Принцип работы компрессора воздушного с ресивером

Понятие воздушный компрессор с ресивером кажется простым, но часто встречает недопонимания, особенно у тех, кто только начинает работать с пневматикой. Многие воспринимают ресивер как просто 'баллончик' для хранения воздуха. На самом деле, он играет гораздо более важную роль в стабильности и эффективности работы всей системы. В этой статье я постараюсь максимально просто и доступно объяснить принцип работы такой установки, поделиться опытом и рассказать о типичных проблемах, с которыми приходилось сталкиваться на практике.

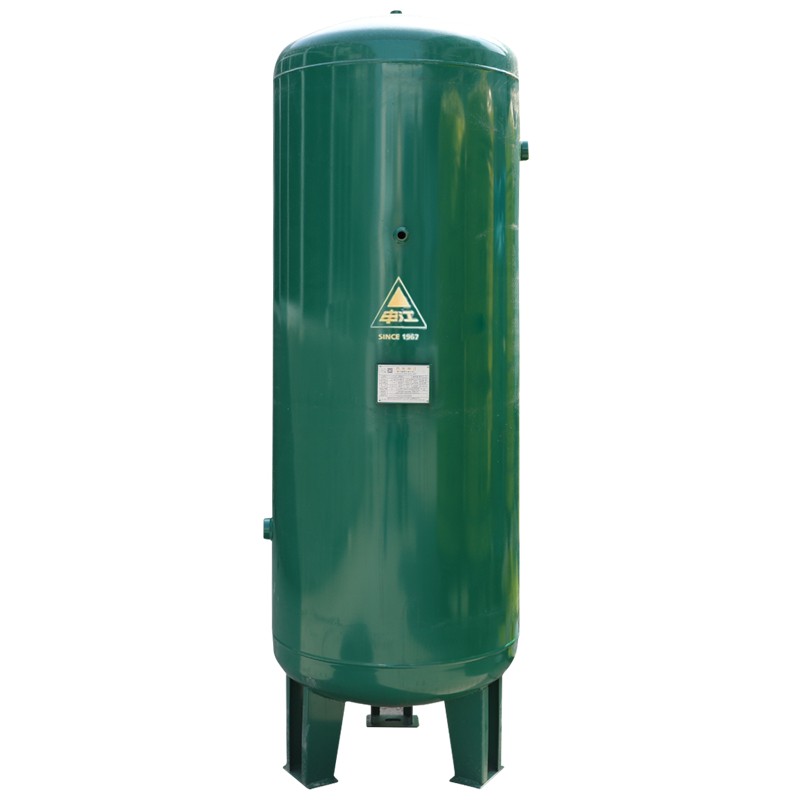

Зачем нужен ресивер? Простое объяснение

Прежде чем углубиться в детали, стоит понять, зачем вообще нужен ресивер. В идеале, компрессор должен выдавать воздух непрерывно. Но реальность такова, что компрессор не может работать постоянно. При его включении давление воздуха растет, а при выключении оно падает. Если бы воздух поступал непосредственно от компрессора, то пневматические инструменты и оборудование работали бы нестабильно, с провалами мощности. Вот тут-то и приходит на помощь ресивер. Он действует как буфер, аккумулируя воздух во время работы компрессора и постепенно отдавая его при необходимости.

Ресивер позволяет сгладить колебания давления, обеспечивая более равномерную подачу воздуха. Это особенно важно для чувствительных инструментов, таких как пневматические пистолеты или окрасочные станции. Без ресивера они могут работать с перебоями или вообще не функционировать. Кроме того, ресивер снижает нагрузку на компрессор, позволяя ему работать реже и, следовательно, увеличивая срок его службы.

На практике, часто встречается ситуация, когда ресивер недостаточно велик для нужд. Это приводит к тому, что компрессор включается слишком часто, что не только неэффективно, но и создает дополнительную нагрузку на электродвигатель. В таких случаях приходится рассматривать возможность установки большего ресивера, либо компрессора с более высоким дебитом. Ранее, в проектах для лазерной резки, часто возникали проблемы с нестабильностью давления, требующие дополнительных решений в виде автоматического переключения между несколькими компрессорами или использования ресиверов большего объема. Мы в ООО?Цюаньвэй?Машинери?Групп, кстати, разрабатываем компрессорные станции, учитывающие эти нюансы, с возможностью конфигурации ресиверов под конкретные задачи.

Принцип работы в деталях: от компрессора к ресиверу и обратно

Итак, как это работает? Компрессор, как известно, создает поток воздуха, сжимая его. Этот сжатый воздух поступает в ресивер через специальный клапан. Внутри ресивера воздух под давлением занимает пространство, которое, как правило, имеет определенную геометрию. В зависимости от конструкции, может быть один или несколько воздухораспределителей (клапанов) для регулировки выходного давления. Когда давление в ресивере достигает определенного уровня, компрессор отключается. Когда давление падает ниже установленного значения, компрессор автоматически включается снова. Этот цикл повторяется, обеспечивая постоянный запас воздуха.

Простое, вроде бы, устройство, но на практике возникают нюансы. Например, качество шлангов и соединений имеет решающее значение для поддержания герметичности системы. Даже небольшая утечка может существенно снизить эффективность работы компрессора и сократить время его автономной работы. Мы в своей работе всегда уделяем большое внимание качеству комплектующих, чтобы избежать подобных проблем. Часто встречается ситуация, когда пользователи экономят на шлангах и фитингах, а затем жалуются на нестабильную работу системы – это классика.

Важным аспектом является также наличие предохранительного клапана. Он предназначен для защиты ресивера и компрессора от избыточного давления. Если давление в ресивере превышает допустимую норму, предохранительный клапан автоматически сбрасывает избыток воздуха, предотвращая повреждение оборудования. Это особенно важно, если ресивер установлен в помещении, где температура может значительно меняться, что приводит к увеличению давления воздуха в нем. В наших системах мы всегда предусматриваем установку предохранительных клапанов, соответствующих требованиям безопасности.

Типичные проблемы и пути их решения

Какие проблемы чаще всего встречаются при работе с компрессором с ресивером? Одна из наиболее распространенных – это образование конденсата в ресивере. Это происходит из-за того, что воздух, поступающий в ресивер, содержит влагу. При охлаждении воздух конденсируется, образуя воду. Этот конденсат необходимо регулярно сливать, чтобы предотвратить коррозию ресивера и ухудшение качества воздуха.

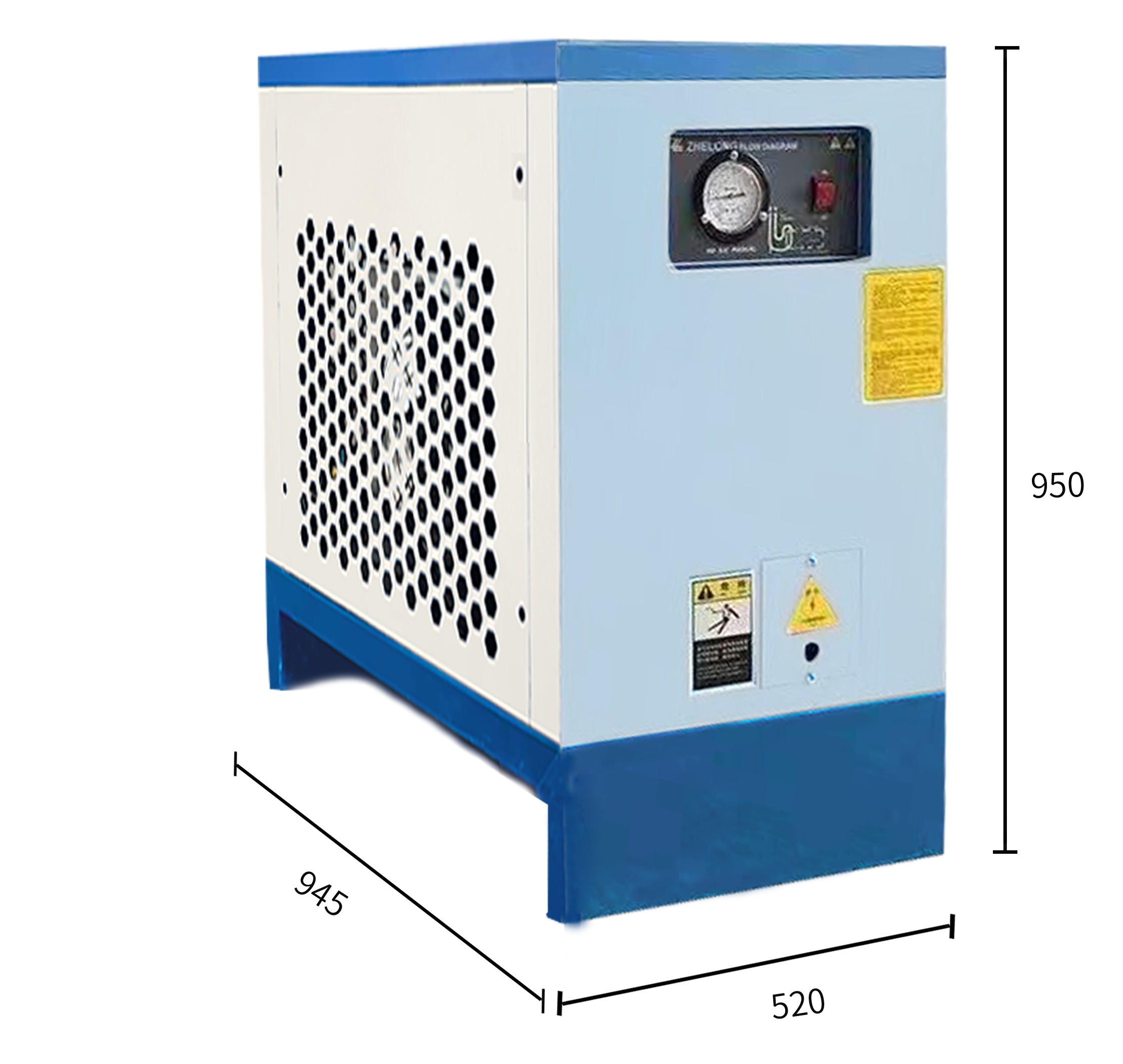

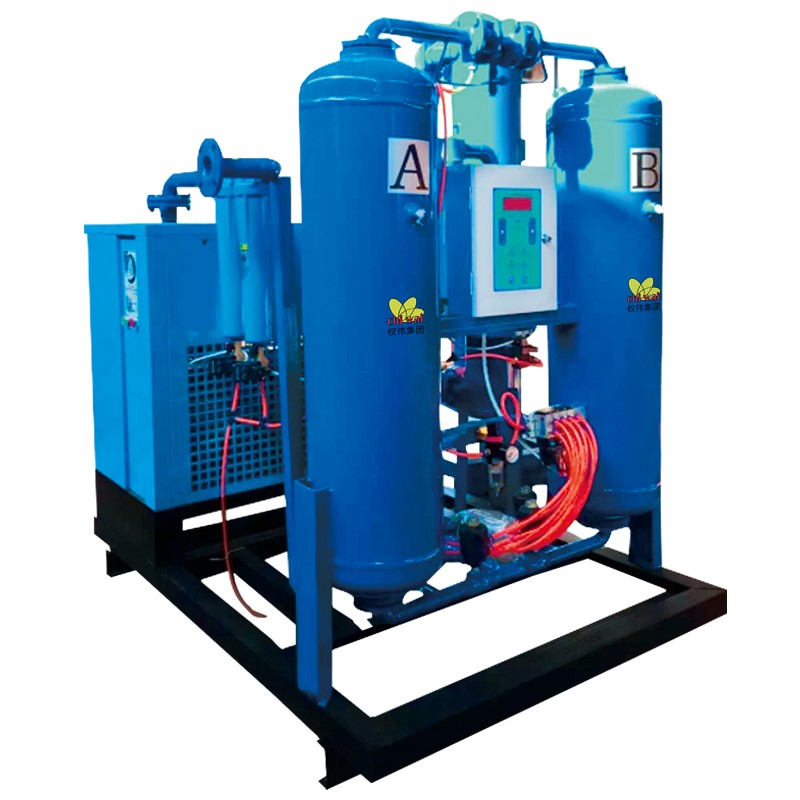

Для удаления конденсата в ресивере обычно устанавливается сливной клапан. Его необходимо регулярно открывать, чтобы сливать конденсат. В некоторых случаях, для предотвращения образования конденсата, устанавливают осушитель воздуха. Осушитель удаляет влагу из воздуха, предотвращая ее конденсацию в ресивере. Мы в ООО?Цюаньвэй?Машинери?Групп часто рекомендуем устанавливать осушители для компрессорных станций, работающих в условиях повышенной влажности.

Еще одна проблема – это обратный ток воздуха. Это происходит, когда воздух из ресивера возвращается в компрессор, что может привести к его повреждению. Чтобы предотвратить обратный ток, устанавливают обратный клапан. Этот клапан позволяет воздуху поступать только в компрессор, но не наоборот. Особенно важен обратный клапан при работе с пневматическими инструментами, которые могут создавать разрежение.

Выбор ресивера: сколько нужно?

Определение необходимого объема ресивера – задача не из легких. Нельзя просто взять самый большой ресивер, ведь это не только увеличит стоимость системы, но и может привести к увеличению времени запуска компрессора. При выборе ресивера необходимо учитывать несколько факторов: мощность компрессора, дебит пневматического оборудования, а также требуемое время автономной работы.

Существуют различные формулы для расчета необходимого объема ресивера, но наиболее простой подход – это использовать эмпирические данные, полученные на практике. Как правило, для компрессора с мощностью до 2 кВт достаточно ресивера объемом 20-50 литров. Для компрессора с мощностью от 2 до 5 кВт потребуется ресивер объемом 50-100 литров. Для компрессора с мощностью свыше 5 кВт рекомендуется использовать ресивер объемом свыше 100 литров. Но это лишь общие рекомендации, и для точного расчета необходимо учитывать конкретные условия эксплуатации. Мы часто консультируем клиентов по вопросам выбора ресиверов, учитывая их индивидуальные потребности.

При выборе ресивера также важно учитывать материал его изготовления. Наиболее распространенные материалы – сталь и алюминий. Стальные ресиверы более прочные и долговечные, но они более тяжелые. Алюминиевые ресиверы легче, но они менее прочные. Выбор материала зависит от конкретных условий эксплуатации и требований к весу системы.

Заключение: компрессор с ресивером – это не просто компрессор

В заключение хочу сказать, что компрессор с ресивером – это не просто компрессор, это сложная система, требующая грамотного проектирования и обслуживания. Ресивер играет ключевую роль в обеспечении стабильной и эффективной работы пневматического оборудования. Понимание принципа его работы, а также знание типичных проблем и способов их решения, позволит вам избежать многих неприятностей и продлить срок службы вашего оборудования. ООО?Цюаньвэй?Машинери?Групп постоянно совершенствует свои технологии и предлагает современные решения для компрессорных станций, обеспечивая надежность и эффективность работы пневматических систем.
