Низкодавленческий компрессор
Принцип Работы Воздух поступает в спиральные канавки ротора на входной стороне. По мере вращения ротора входное отверстие закрывается, в сжимаемое пространство впрыскивается смазочное масло, объём постепенно уменьшается, а давление газа повышается. Процесс сжатия завершается достижением необхо...
Описание
маркер
Принцип Работы
Воздух поступает в спиральные канавки ротора на входной стороне. По мере вращения ротора входное отверстие закрывается, в сжимаемое пространство впрыскивается смазочное масло, объём постепенно уменьшается, а давление газа повышается.
Процесс сжатия завершается достижением необходимого давления, после чего начинается стадия выпуска сжатого воздуха.
В таких отраслях, как текстильная промышленность, производство цемента, строительных материалов, химическая промышленность, выдувное формование стекла, водоочистка и других, требуемое давление сжатого воздуха, как правило, составляет 2–5 бар.
Тем не менее, на практике часто используются компрессоры с давлением 7–8 бар в сочетании с редукционными клапанами, что приводит к значительным энергетическим потерям.
Для решения данной задачи компания Цюаньвэй одной из первых начала профессиональную разработку низкодавленческих винтовых воздушных компрессоров, способных непосредственно обеспечивать сжатым воздухом с оптимальным рабочим давлением.
Серия ZCD низкодавленческих винтовых воздушных компрессоров может быть сконфигурирована в соответствии с требуемым рабочим давлением пользователя. При минимальном потреблении энергии оборудование полностью удовлетворяет потребности производственного процесса, обеспечивая значительную экономию энергоресурсов.
Благодаря уникальной конструкции, давление на выходе составляет от 1,2 до 5 бар, а минимальное рабочее давление достигает 1,2 бар, что делает эти компрессоры идеальным решением для низкодавленческих применений.
Система Управления ZCD
Автоматически регулирует объём подачи воздуха в зависимости от условий эксплуатации заказчика, что позволяет значительно сократить потери энергии.
Оснащена интеллектуальным контроллером и тройной системой частотного регулирования, благодаря чему обеспечивается более стабильное давление подачи, более точное управление температурой и снижение энергопотребления. Это гарантирует долгосрочную и стабильную работу оборудования.
В стандартную комплектацию входит система Интернета вещей (IoT) и мобильное приложение для смартфона, позволяющие осуществлять дистанционный мониторинг состояния компрессора и предоставлять удалённую диагностику для клиентов.
| MODEL | KW | HP | MPA | m³/min | MM | dB（A） | Inch | Kg |
| QWL-30ZCD | 22 | 30 | 0.3 | 6.7 | 1550*1010*1330 | 65±3 | G2 | 1050 |
| 0.5 | 5.3 | |||||||
| QWL-40ZCD | 30 | 40 | 0.3 | 7.8 | 1980*1270*1620 | 65±3 | G2 | 1350 |
| 0.5 | 6.8 | |||||||
| QWL-50ZCD | 37 | 50 | 0.3 | 11.2 | 1980*1270*1620 | 68±3 | G2 | 1500 |
| 0.5 | 8.5 | |||||||
| QWL-60ZCD | 45 | 60 | 0.3 | 12.3 | 1980*1270*1620 | 68±3 | G2 | 1850 |
| 0.5 | 10.7 | |||||||
| QWL-75ZCD | 55 | 75 | 0.3 | 17.5 | 2450*1600*1750 | 70±3 | DN65 | 2100 |
| 0.5 | 12.8 | |||||||
| QWL-100ZCD | 75 | 100 | 0.3 | 22.5 | 2450*1600*1750 | 70±3 | DN65 | 3200 |
| 0.5 | 17.8 | |||||||
| QWL-120ZCD | 90 | 120 | 0.3 | 26.5 | 2550*1650*1850 | 70±3 | DN80 | 3500 |
| 0.5 | 22.5 | |||||||

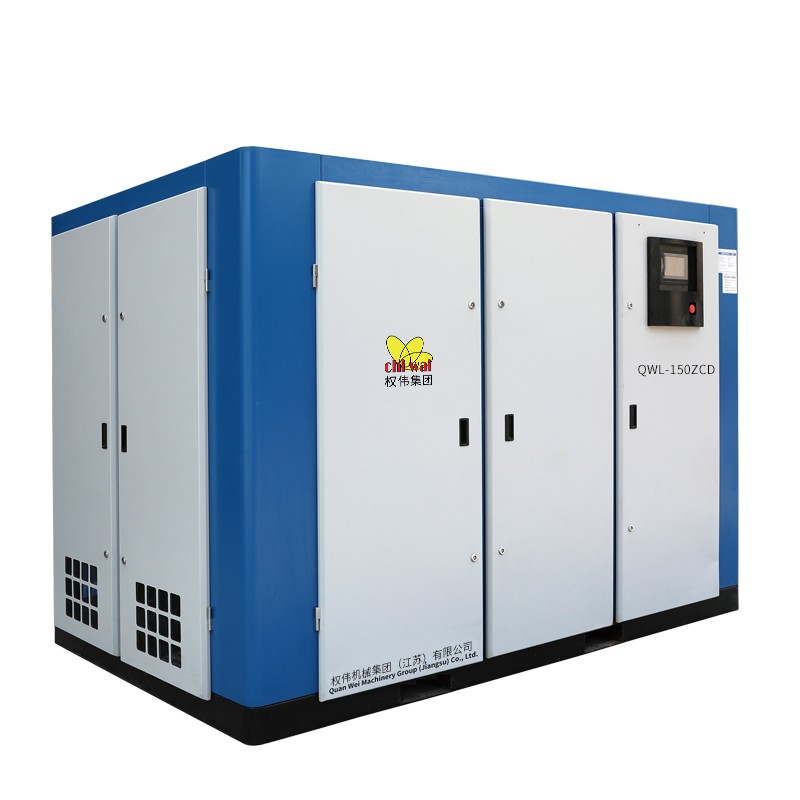

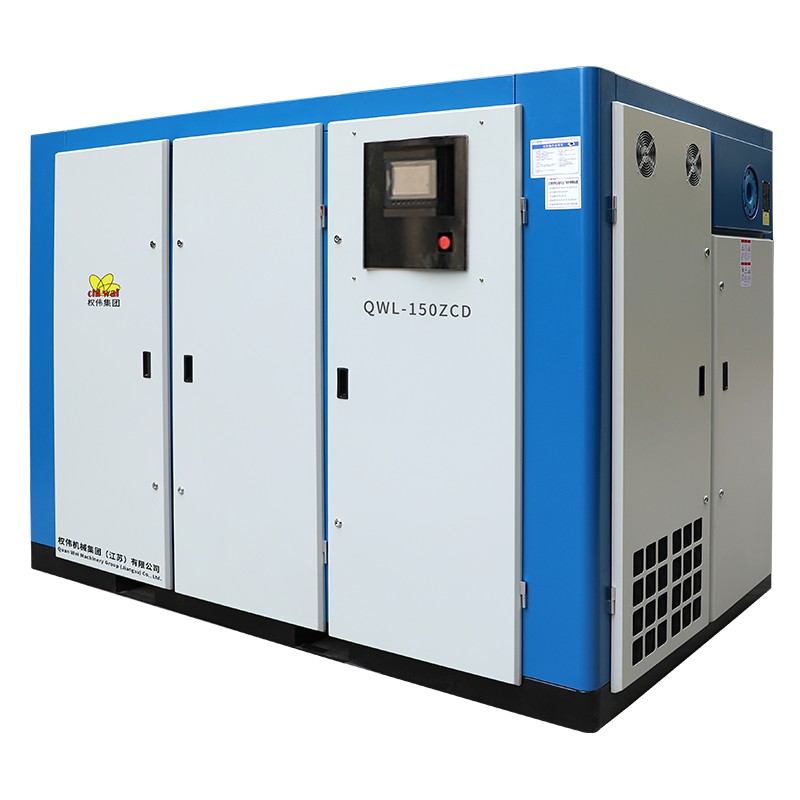

| QWL-150ZCD | 110 | 150 | 0.3 | 31.5 | 3200*1950*2100 | 72±3 | DN100 | 3800 |
| 0.5 | 26.5 | |||||||
| QWL-175ZCD | 132 | 175 | 0.3 | 40.5 | 3200*1950*2100 | 72±3 | DN100 | 4500 |
| 0.5 | 34.1 | |||||||
| QWL-200ZCD | 160 | 200 | 0.3 | 48.5 | 3200*2100*2150 | 75±3 | DN100 | 4800 |
| 0.5 | 39.8 |

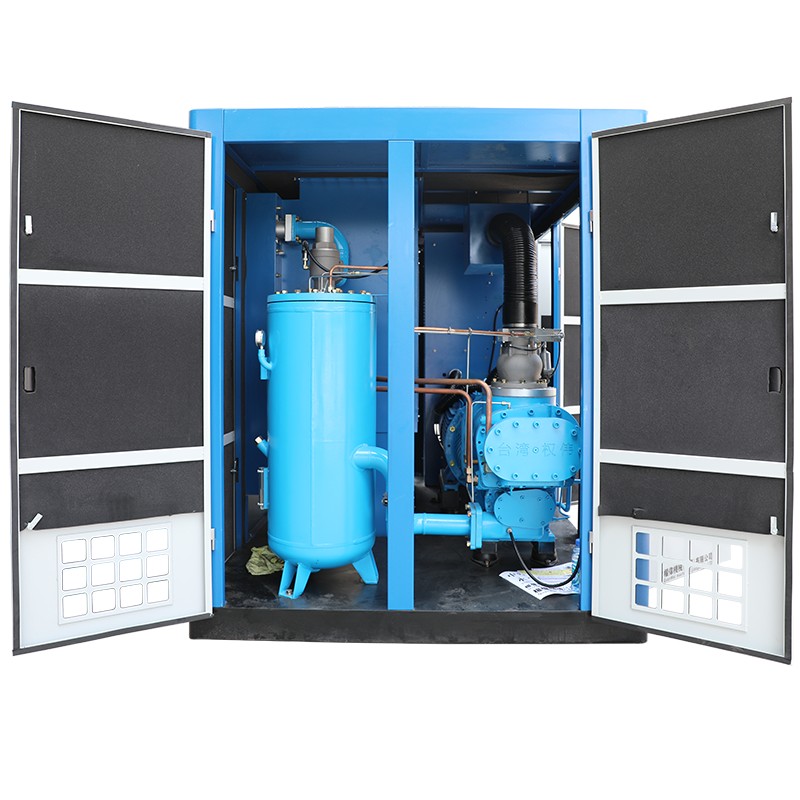

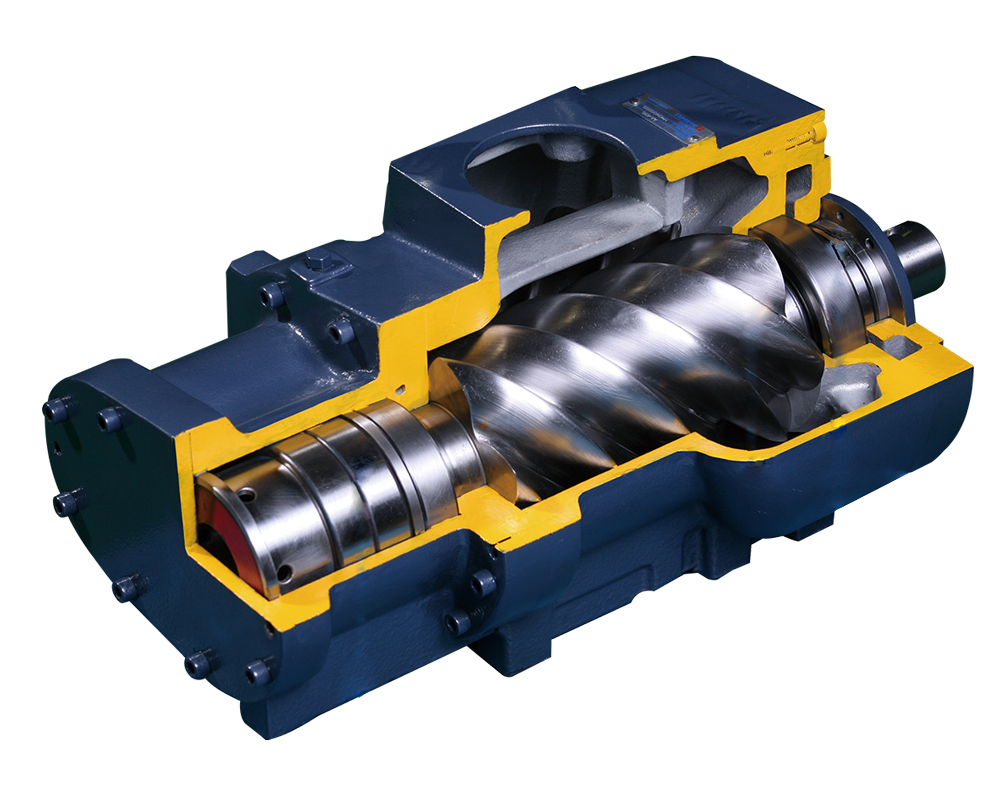

Введение в хост
Простота в установке, обслуживании и обслуживании

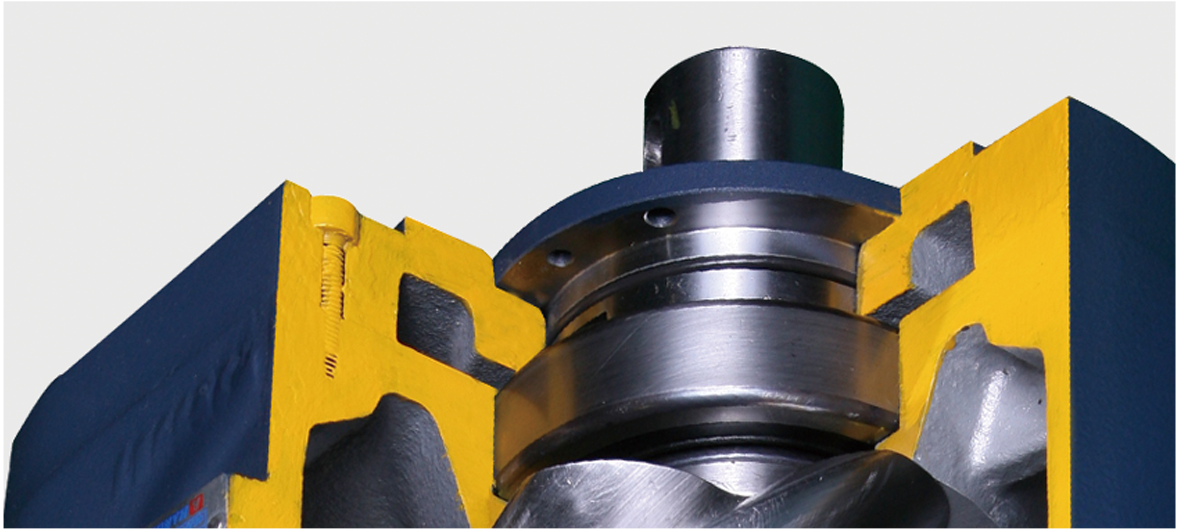

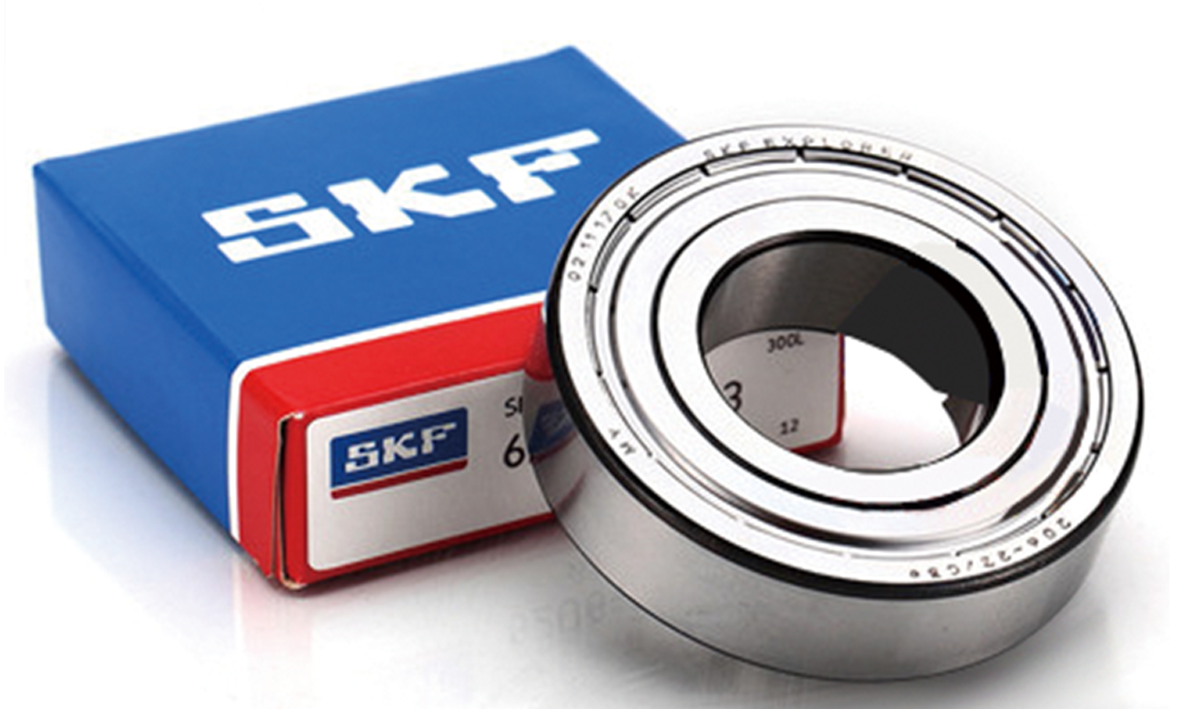

подшипник
Для измерения частоты вращения и нагрузки подшипника в винтовом компрессоре используются подшипники SKF, которые имеют длительный срок службы подшипника с хорошей несущей способностью

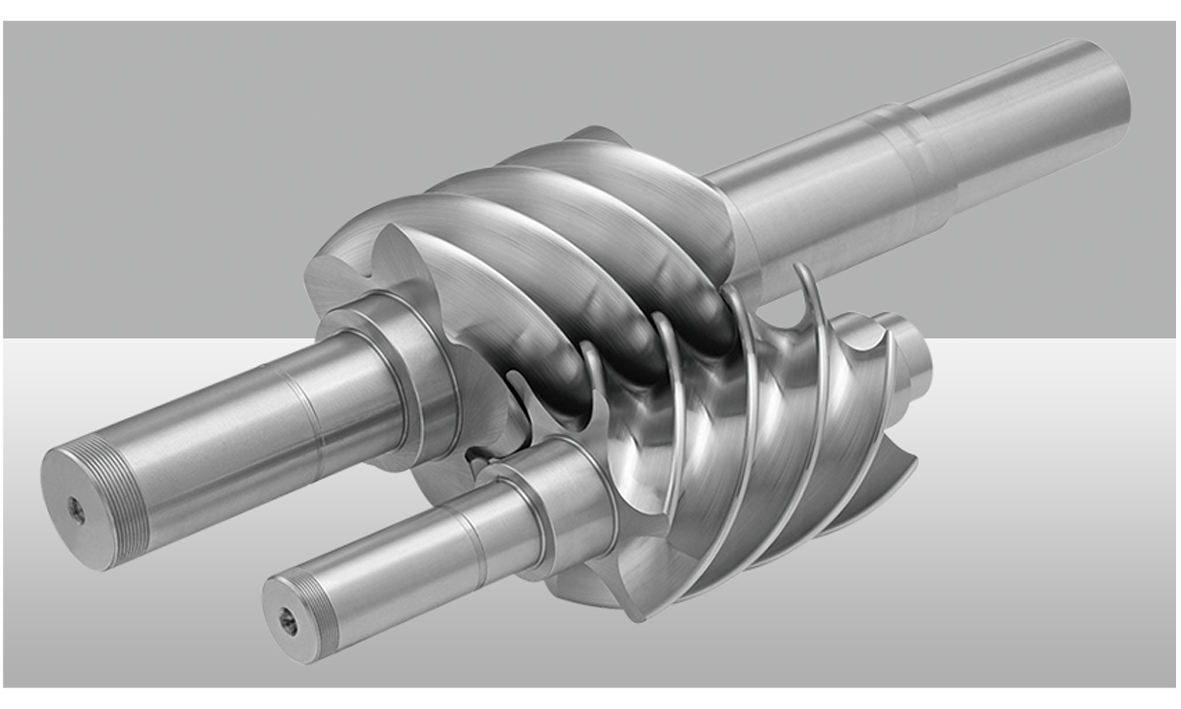

Ротор
Ротор имеет асимметричный профиль, что обеспечивает высокую эффективность работы. Используемые цилиндрические шарикоподшипники повышают грузоподъемность. Это обеспечивает надежную работу ротора, снижает износ, снижает затраты на обслуживание, продлевает срок службы основного оборудования и обеспечивает высокую надежность и безопасность.
Устройство уплотнения вала
Двухободное фторэластомерное кольцо с металлическим каркасом способно выдерживать определенное давление для формирования смазываемого уплотнения вала. Втулки на валу обладают уплотнительными свойствами и длительным сроком службы
Водоподготовка
цементная промышленность
Стекольная промышленность
текстильная промышленность
Производство химических волокон
Стекольная промышленность
Применение винтового воздушного компрессора низкого давления в стекольной промышленности в основном используется для выдува формовочной и стеклянной посуды, обдува ламп и трубок, газа сгорания, передачи сырья, травления и сверления стекла, транспортировки стекла, пневматического управления и вакуумной подвесной пластины.
Хлопкопрядильная промышленность и производство химических волокон
Хлопкопрядильная промышленность в основном использует сжатый воздух воздушного компрессора в качестве источника питания, и имеет относительно высокие требования к содержанию масла, а основным оборудованием являются ткацкие станки, шпиндели и другое энергетическое оборудование.
Промышленность по производству химических волокон в основном используется для производства контрольно-измерительного газа и газа для всасывания проволоки, а основным газовым оборудованием являются ткацкий станок с воздушной струей, машина для нанесения воздушных покрытий, текстурирующая машина и т. Д.
Цементная промышленность
Сжатый воздух в цементной промышленности в основном используется для хранения и аэрации, смешивания цементного раствора, очистки и герметизации мешков с цементом, смешивания сырья, самосвалов, очистительного оборудования, охлаждения клинкера, транспортировки цемента и сливы, очистки цементных печей, погрузки и разгрузки транспортных средств и судов, подъемных и подъемных устройств, а также пневматического управления.
Водоподготовка
Очистка сточных вод, брожение, обдув.
Почему двухступенчатое сжатие позволяет экономить электроэнергию?
Воздушный компрессор, который обеспечивает энергоэффективность при производстве сжатого воздуха, является необходимым оборудованием для промышленного предприятия. Это устройство, обеспечивающее энергию, снижает затраты на эксплуатацию компрессора и повышает эффективность бизнеса.
При одинаковой мощности компрессор с двухступенчатым сжатием использует двухступенчатую конструкцию главного узла, что значительно увеличивает его эффективность.
Технология двухступенчатого сжатия направлена на снижение энергопотребления компрессора. Оба ротора расположены параллельно, первый этап сжимает воздух до определённого давления, затем после охлаждения между ступенями воздух снова сжимается во второй ступени до целевого давления.
Экономия электроэнергии проявляется в следующем: уменьшение сжимающего отношения, снижение внутренних утечек, что позволяет производить больше сжатого воздуха, а также уменьшение потерь и потребления энергии охлаждающей системы.
Какие особенности водяного смазывания?
Вода используется в качестве компрессионной герметизации и охлаждающего средства, что снижает эксплуатационные расходы по сравнению с обычным винтовым компрессором. В компрессоре отсутствует смазочное масло, что обеспечивает безмасляное сжатие и чистую окружающую среду.
Компрессор обладает высоким объёмным коэффициентом, количество его компонентов минимально. Это позволяет экономить на расходных материалах, таких как смазочное масло, масляные фильтры и элементы разделения масла и газа, снижая расходы на техническое обслуживание и ремонт. Кроме того, таких частей, которые подвержены износу, меньше, что увеличивает срок службы и повышает стабильность и надёжность работы.
Низкий уровень шума: звёздчатые колёса свободно вращаются на водной смазочной плёнке, что позволяет главному узлу работать плавно при низкой нагрузке. Выходное давление оказывает минимальное влияние на объёмный поток, а эффективность сохраняется на высоком уровне в широком диапазоне оборотов.
Преимущества винтовых компрессоров с постоянным магнитом и переменной частотой по сравнению с обычными компрессорами
Мотор с постоянным магнитом имеет высокий коэффициент мощности и хорошую стабильность на низких оборотах.
Обычные воздушные компрессоры имеют длительное время работы в состоянии перегрузки или холостого хода. Например, при номинальной мощности 37 кВт, если коэффициент нагрузки составляет только 60%, обычный компрессор будет потреблять 37 кВт, в то время как винтовой компрессор с постоянным магнитом и переменной частотой потребляет примерно 23 кВт. Управление давлением с переменной частотой позволяет поддерживать постоянную температуру и давление, сокращая время работы на холостом ходу и перегрузке, что способствует экономии энергии и снижению затрат для клиентов.
Почему стоит выбрать комплексное устройство?
Комплексный винтовой компрессор оснащён встроенным охладителем, что позволяет поддерживать низкую температуру на выходе, а также включает встроенный фильтр для удаления воды, обеспечивая хорошую эффективность охлаждения осушителем. Встроенный осушитель воздуха позволяет удобно подать сжатый воздух, обеспечивая стабильное давление.
Компрессор, осушитель и накопительный бак в одном устройстве экономят место для установки, устраняют необходимость в прокладке трубопроводов между компрессором, разделителем воды, осушителем и накопительным баком, что снижает затраты на установку и обслуживание. Такая конструкция простая в обслуживании и удобна в эксплуатации.
Принцип работы лазерного резака и как выбрать оборудование?
Лазерный резак — это высокоточное оборудование, использующее лазерный луч для резки. Лазерный луч с высокой плотностью мощности направляется на обрабатываемый материал, быстро нагревая его до температуры кипения, что вызывает испарение материала и образование пустоты. По мере перемещения лазерного луча пустота продолжает образовываться, создавая узкую резку, которая завершает процесс резки материала. Такие изделия обладают высокой точностью и гладким срезом, и могут резать различные материалы.
При выборе лазерного резака следует обратить внимание на три основных аспекта:
1.Чистота и сухость сжатого воздуха, чтобы защитить лазерные линзы от загрязнений. Если воздух содержит большое количество масла или воды, это может загрязнить линзы, что приведет к повреждению лазерной головы.
2.Выбор оборудования от крупных производителей с надежным послепродажным обслуживанием, стабильным качеством и низким энергопотреблением.
3.Удобство и интеллектуальные функции: система мониторинга в реальном времени для предотвращения коротких замыканий, блокировки, потери фазы и перегрузки, которые могут привести к поломкам.
