Безмасляный вентилятор
Преимущества В Производительности: Масляные загрязнения в сжатом воздухе могут вызывать серьёзные проблемы в производстве, увеличивая затраты. Безмасляный винтовой воздуходув серии QWL устанавливает новые стандарты чистоты воздуха, обеспечивая надёжную защиту критически важных процессов и соот...
Описание
маркер
Преимущества В Производительности:
Масляные загрязнения в сжатом воздухе могут вызывать серьёзные проблемы в производстве, увеличивая затраты.

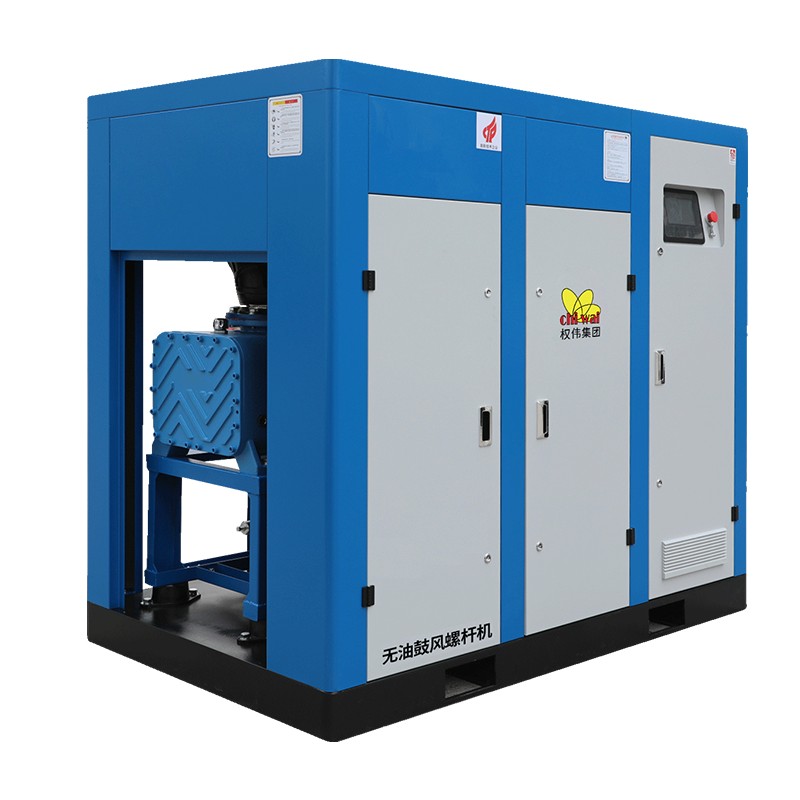

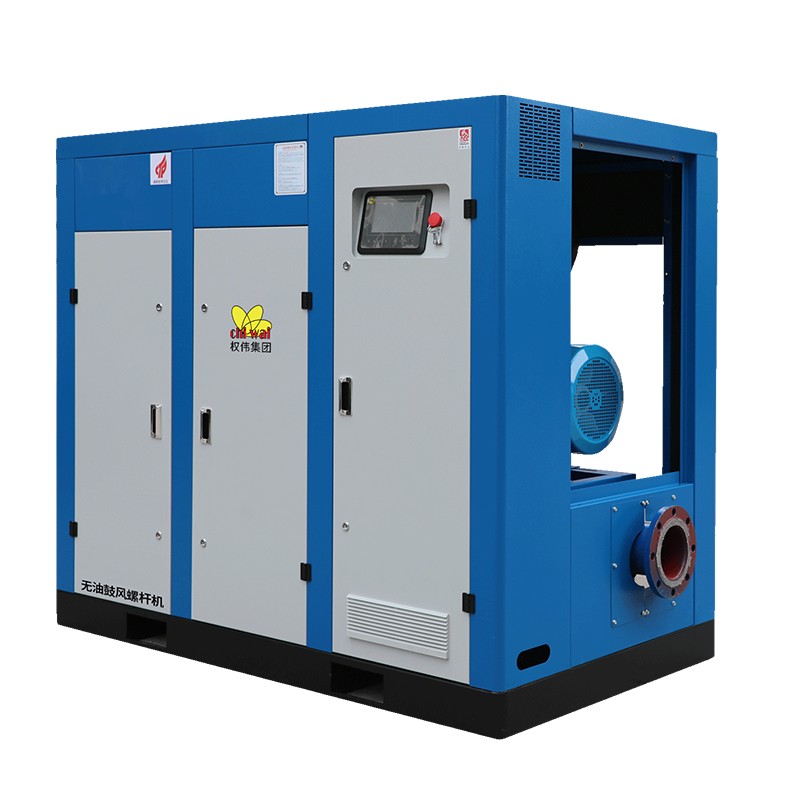

Безмасляный винтовой воздуходув серии QWL устанавливает новые стандарты чистоты воздуха, обеспечивая надёжную защиту критически важных процессов и соответствие самым высоким требованиям к качеству сжатого воздуха.
Воздуходувы серии QWL поставляются в готовом к использованию виде: не требуется дополнительная закупка компонентов, что упрощает процесс монтажа, экономит ваше время и снижает затраты.
Устройство можно непосредственно подключить к существующей системе подачи сжатого воздуха, и сразу запустить в работу.
Применяется специально разработанный безмасляный двухвинтовой основной модуль, предназначенный для воздуходувов.
Используемая технология защитного покрытия обеспечивает минимальный зазор между роторами, повышает объёмную эффективность, защищает рабочие поверхности и продлевает срок службы роторов.
Для разделения масляной и воздушной зон используется комбинированная система уплотнения: лабиринтное уплотнение + углеродное кольцевое уплотнение, что эффективно исключает попадание масла в камеру сжатия и гарантирует абсолютно безмасляный воздух.
Поскольку в процессе сжатия не используется масляная смазка, отпадает необходимость в системе разделения масла и газа, а конструкция установки становится значительно проще и надёжнее.
По сравнению с традиционными воздуходувками Рутса, безмасляные винтовые воздуходувки имеют низкое энергопотребление, низкий уровень шума, интеллектуальность и низкую стоимость

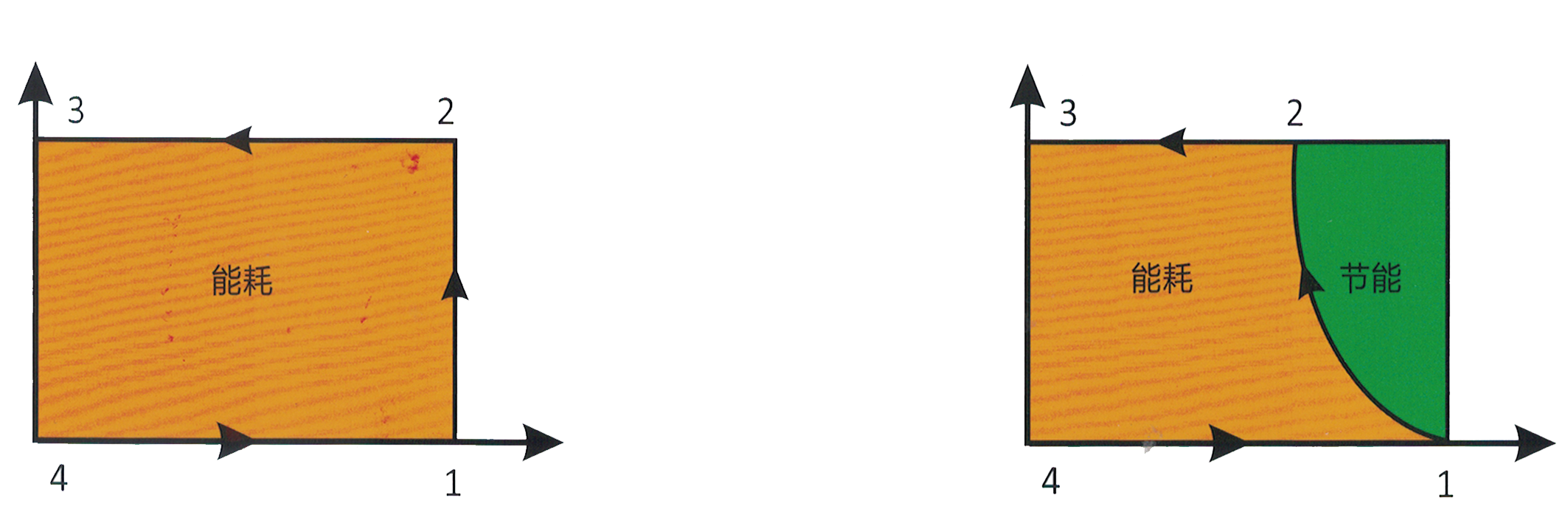

Диаграмма давления/объема воздуходувки Рутса
Диаграмма давления/объема винтовой воздуходувки
Желтый: термодинамическое потребление энергии
Зеленый: экономия энергии
Как это работает:

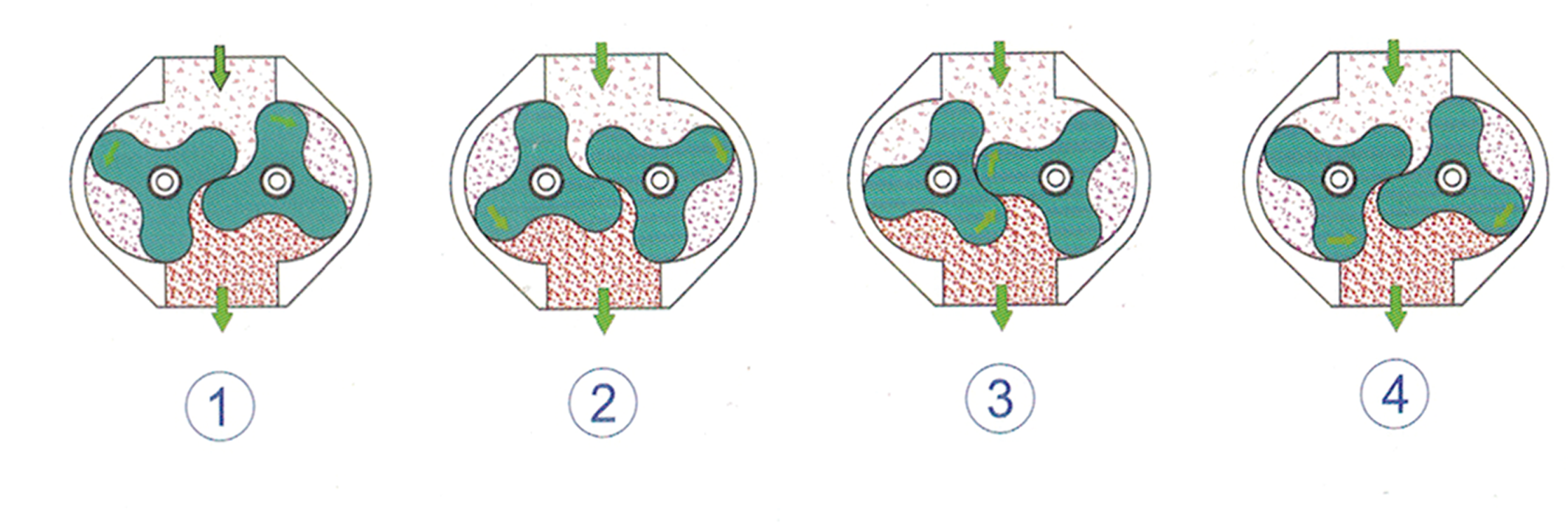

Как работает воздуходувка для корней:
1. Вдохните для начала
2. Закончите вдох
3. Противодавление газа действует снаружи, образуя сжатие
4. Выхлоп

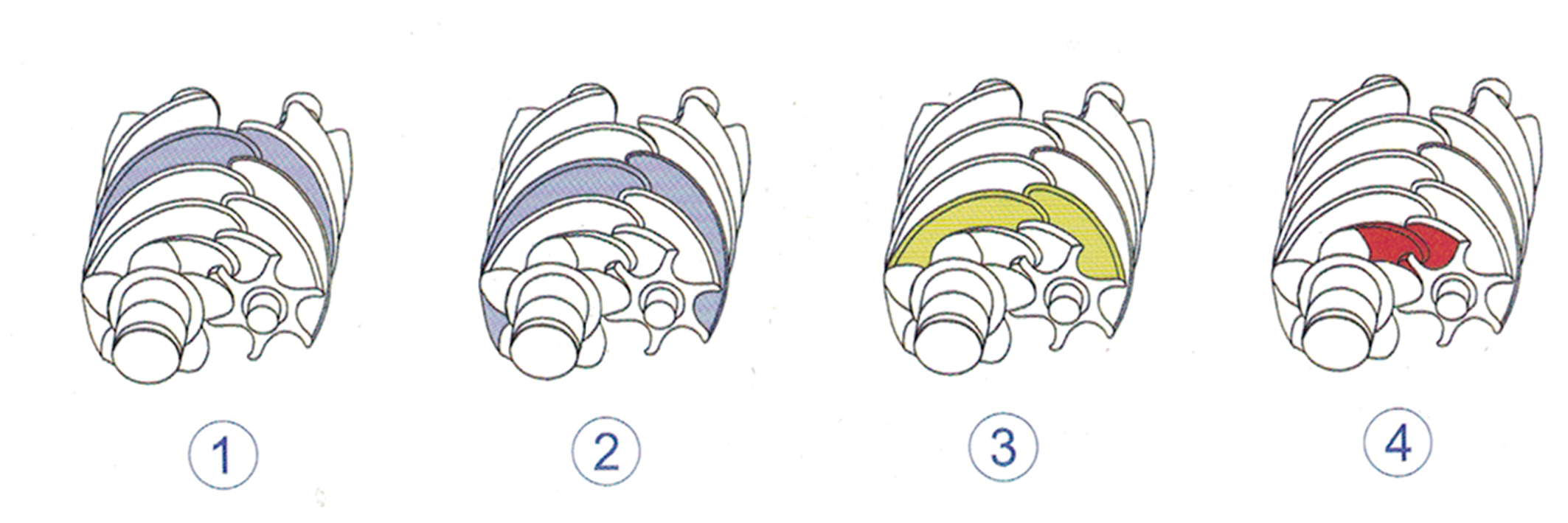

Как работает винтовая воздуходувка
1. Вдохните для начала
2. Заканчивается вдох и начинается компрессия
3. В процессе сжатия
4. Сжатие заканчивается и начинается выпуск

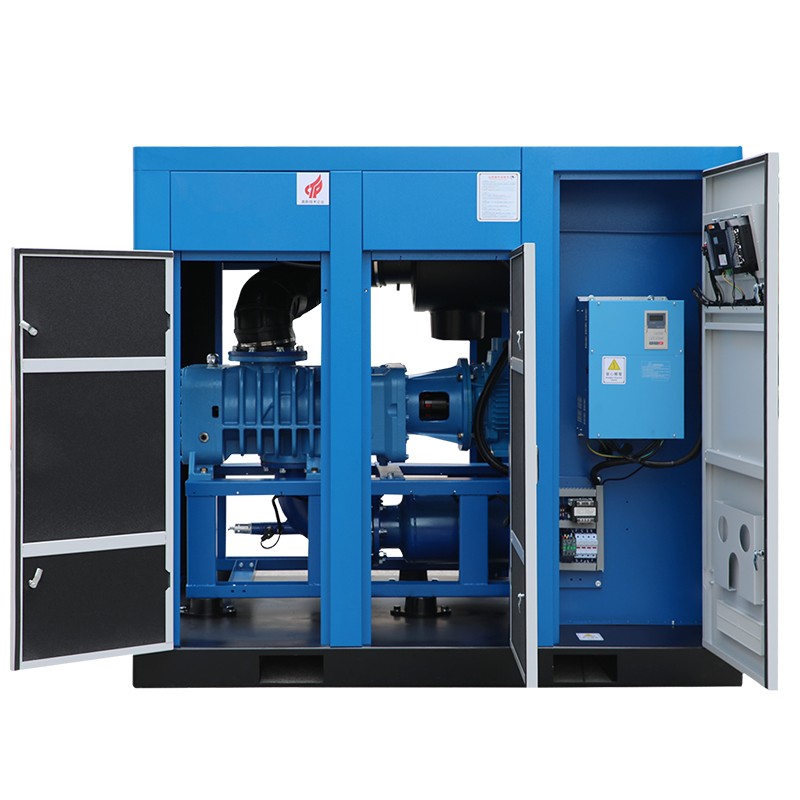

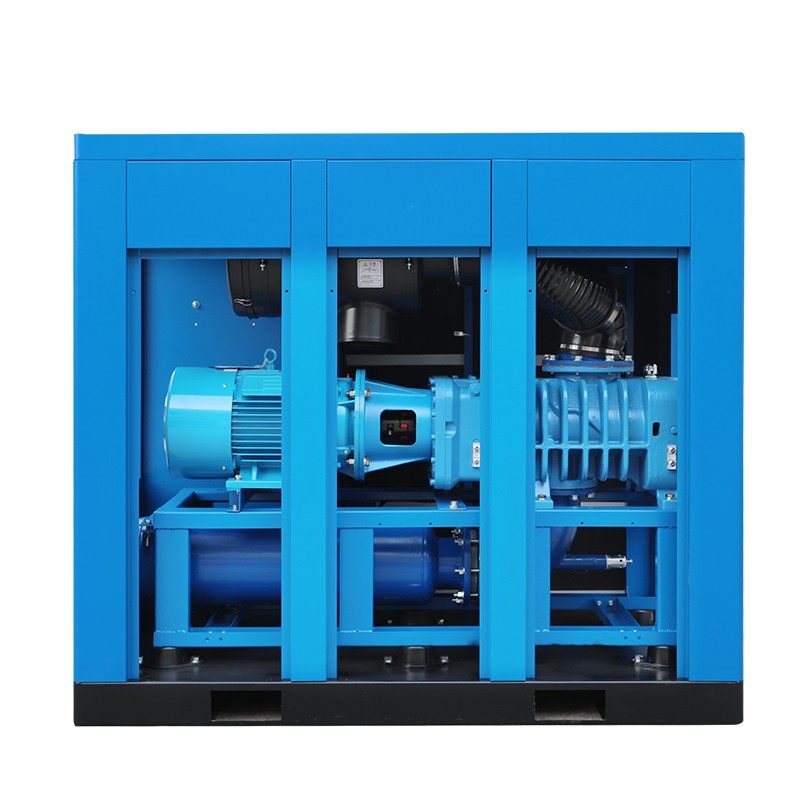

Внутренний

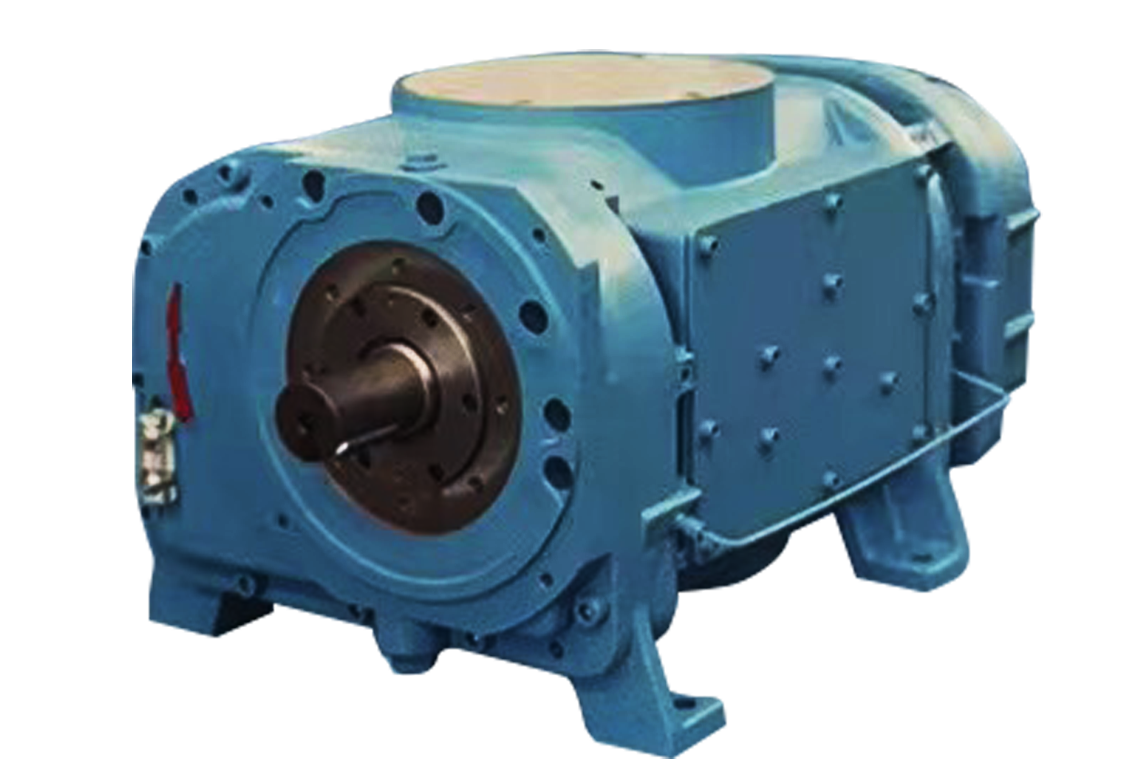

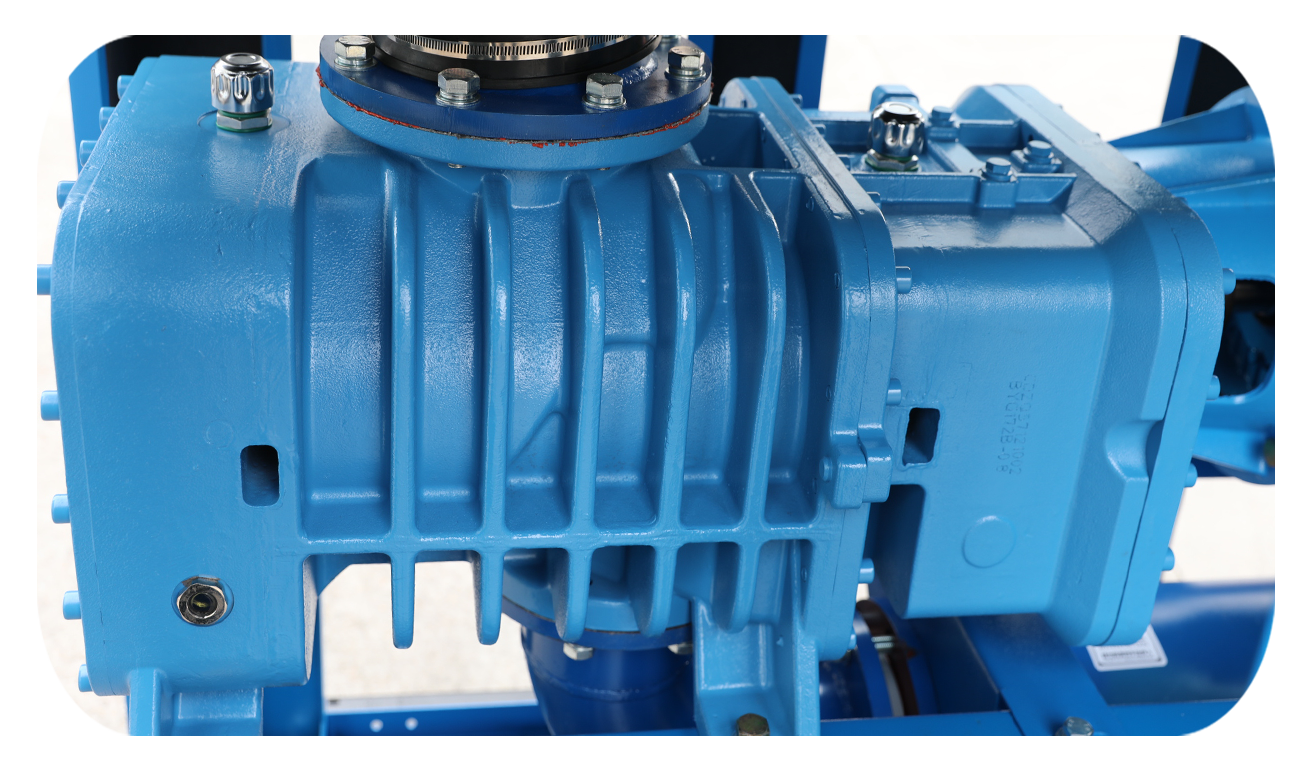

Винтовая главная машина
Он имеет большой ротор и низкую скорость, низкий уровень шума и вибрации, малую силу подшипника на валу, а также увеличивает скорость передачи для увеличения объема выхлопных газов

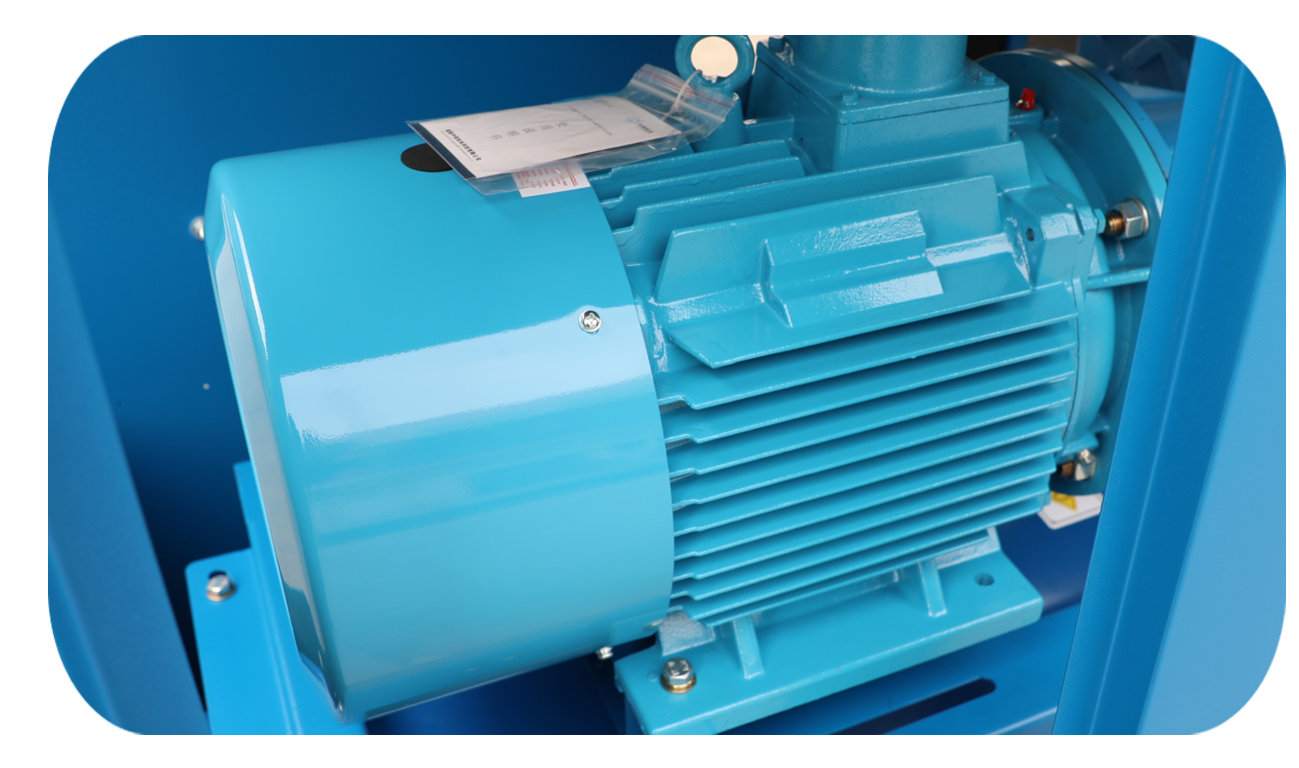

Двигатель с постоянными магнитами
Он имеет низкоскоростную конструкцию с высоким крутящим моментом, а независимое рассеивание тепла вентилятора обеспечивает стабильную работу двигателя

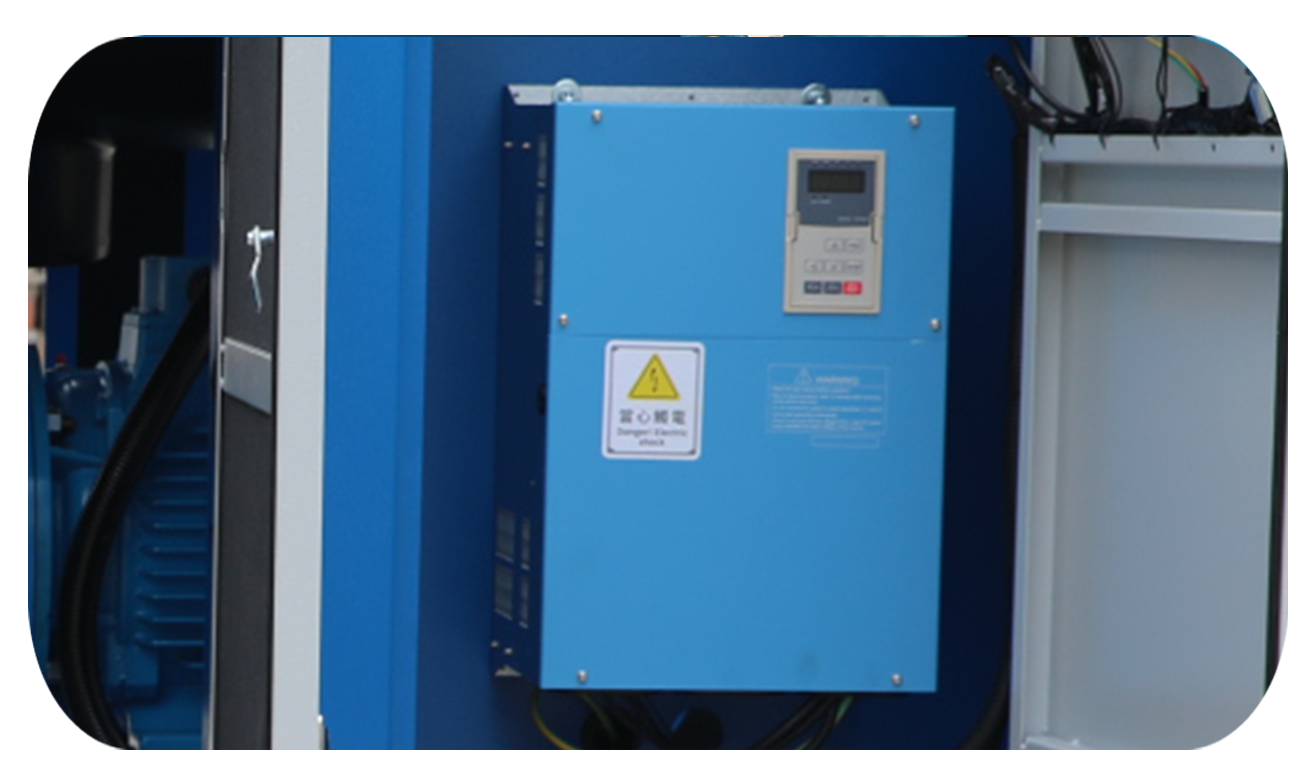

Привод «все в одном»
Корпус двигателя с полностью встроенным преобразователем частоты позволяет точно настраивать параметры для достижения высокого КПД

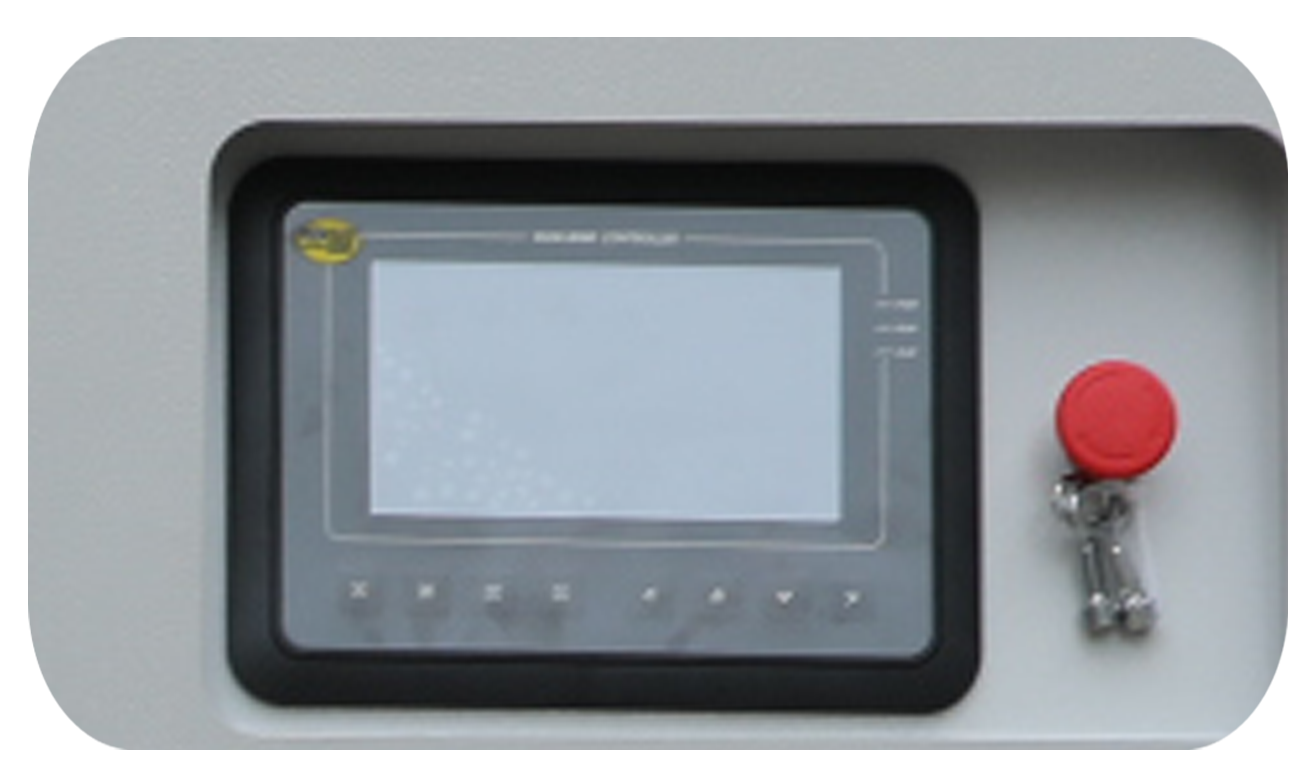

Интеллектуальный микрокомпьютерный контроллер 4G
Встроенная система управления воздуходувкой, интеллектуальное дистанционное управление мобильным телефоном 4G IoT, отображение общего состояния работы системы, активная оперативная информация о техническом обслуживании и ремонте, сигнализация о неисправностях и аварийном отключении
Винтовая воздуходувка (самосмазывающаяся)
Особенности продукта: Применение новой независимой формы винтовых зубьев дает вам большее конкурентное преимущество в отрасли
Новая независимая конструкция специального безмасляного уплотнения позволяет увеличить срок службы вентилятора и снизить затраты на техническое обслуживание
Полая сухая безмасляная конструкция может постоянно работать с высокой скоростью, а выхлоп стабилен и не подвержен влиянию рабочей температуры
В основном он заменяет вентиляторы рутса, и эффект энергосбережения очевиден.
Диапазон мощности: 7,5 кВт-250 кВт
Предельное полное давление: 40 кПа-100 кПа
Диапазон производительности по воздуху: 3 м³/мин-170 м³/мин
Отрасли применения: аквакультура, безопасность пищевых продуктов, вертикальные печи, фильтрационная обратная промывка, покрытие воздушными ножами, биологическая ферментация, пневматическая транспортировка, удаление пыли из котлов и т. Д
параметр
| Модель | Давление выхлопных газов | Давление воздуха на входе | 1TAM | Температура всасываемого воздуха | 25℃ | Влажность воздуха | 80%R.H. |
| KPA | Частота вращения главного двигателя | Рабочий объем (м³/мин) | Мощность на валу (кВт) | Температура выхлопных газов | Количество топлива на входе составляет л | Объем топлива в конце ряда – л | |
| QW-BYG109A | 40-100 | 2000-3300 | 1.8-2.4 | 3.4-8.3 | 60-110 | 1.53 | 1.44 |
| QW-BYG109B | 40-100 | 2000-3300 | 2.8-4.8 | 3.9-10.8 | 60-110 | 1.53 | 1.44 |
| QW-BYG127B | 40-100 | 2000-3300 | 4.1-8.3 | 5.0-17.0 | 60-110 | 1.8 | 1.1 |
| QW-BYG140B | 40-100 | 2000-3300 | 7.0-11.3 | 10.3-26.1 | 60-110 | 1.88 | 2.42 |
| QW-BYG160A | 40-100 | 2000-3300 | 7.7-14.1 | 9.3-29.2 | 60-110 | 2.3 | 2.2 |
| QW-BYG160B | 40-100 | 2000-3300 | 10.2-19.1 | 11.6-37.3 | 60-110 | 2.3 | 2.2 |
| QW-BYG172B | 40-100 | 2000-3300 | 12.3-23.5 | 15.1-45.0 | 60-110 | 2.98 | 3.74 |
| QW-BYG202A | 40-100 | 2000-3300 | 17.6-30.9 | 17.5-59.4 | 60-110 | 4.0 | 3.8 |
| QW-BYG202B | 40-100 | 2000-3300 | 22.9-40.2 | 22.6-68.3 | 60-110 | 4.0 | 3.8 |
| QW-BYG240A | 40-100 | 2000-3300 | 27.7-47.2 | 36.5-90.2 | 60-110 | 4.5 | 5.3 |
| QW-BYG240B | 40-100 | 1800-3000 | 35.0-59.6 | 47.8-108.7 | 60-110 | 4.5 | 5.3 |
| QW-BYG275A | 40-100 | 1800-3000 | 43.0-73.6 | 40.1-131.2 | 60-110 | 8.3 | 7.3 |
| QW-BYG275B | 40-100 | 1800-3000 | 47.8-87.7 | 47.2-164.4 | 60-110 | 8.3 | 7.3 |
| QW-BYG315A | 40-100 | 1800-3000 | 56.5-113.1 | 77.0-217.6 | 60-110 | 8.26 | 13.16 |
| QW-BYG315B | 40-100 | 1800-3000 | 64.0-128.2 | 90.4-231.8 | 60-110 | 8.26 | 13.16 |
| QW-BYG343A | 40-100 | 1800-3000 | 72.2-132.1 | 72.3-246.0 | 60-110 | 15.6 | 16.4 |
| QW-BYG343B | 40-100 | 1800-3000 | 93.8-167.7 | 93.3-292.0 | 60-110 | 15.6 | 16.4 |
Винтовая воздуходувка (принудительная смазка)
Особенности продукта: Основной блок имеет специальную уплотнительную конструкцию для обеспечения чистого сжатого газа без масла и пыли.
Высокая рабочая скорость, большой выхлоп, широкий диапазон регулирования скорости, высокая экономичность.
С обеих сторон корпуса предусмотрены охлаждающие каналы для охлаждения температуры выхлопных газов для достижения высокого давления выхлопных газов.
Разумная скорость верха зубьев, повышение эффективности, снижение утечек.
Диапазон мощности: 11 кВт-415 кВт
Предельное полное давление: 100-200 кПа
Диапазон объема воздуха: 3 м³/мин-196 м³/мин
Область применения: сушка краски, производство методом выдува из расплава, текстурирование текстиля, десульфуризация и денитрификация, производство тепловой энергии, цинкование и выдувание цинка, производство химических волокон, очистка сточных вод
| Модель | тип | Давление выхлопных газов | Давление воздуха на входе | 1TAM | Температура всасываемого воздуха | 25℃ | Влажность воздуха | 80%R.H. |
| KPA | Скорость двигателя | Рабочий объем (м³/мин) | Мощность на валу (кВт) | Температура выхлопных газов | Температура впрыска масла °C | Давление впрыска KPA | ||
| QW-BSG115RA | Ⅱ | 100-150 | 3500-6000 | 3.0-6.8 | 9.25-23.0 | 106.1-164.4 | 60 | 50-80 |
| QW-BSG115RB | Ⅱ | 100-150 | 3500-6000 | 4.0-9.4 | 11.7-27.8 | 103.2-161.3 | 60 | 50-80 |
| QW-BSG170RA | Ⅱ | 100-150 | 2800-5000 | 11.2-23.1 | 24.2-67.1 | 102.2-152.1 | 60 | 60-80 |
| Ⅲ | 160-200 | 3000-5000 | 10.5-21.1 | 41.0-77.5 | 144.6-185.0 | 60 | 50-80 | |
| QW-BSG170RB | Ⅱ | 100-150 | 2800-5000 | 15.3-31.5 | 33.0-85.4 | 102.2-147.7 | 60 | 60-80 |
| Ⅲ | 160-200 | 3000-5000 | 14.8-28.9 | 48.5-93.1 | 140.8-184.0 | 60 | 50-80 | |
| QW-BSG210RA | Ⅱ | 100-150 | 2600-4800 | 22.6-45.8 | 43.9-108.0 | 104.6-149.5 | 60 | 60-80 |
| Ⅲ | 160-200 | 2800-4800 | 20.5-42.1 | 63.9-132.3 | 155.0-193.0 | 60 | 60-100 | |
| QW-BSG210RB | Ⅱ | 100-150 | 2600-4800 | 28.2-56.6 | 54.4-135.0 | 104.6-149.5 | 60 | 60-80 |
| Ⅲ | 160-200 | 2800-4800 | 28.1-53.6 | 78.2-162.0 | 160.8-191.1 | 60 | 60-100 | |
| QW-BSG280RA | Ⅱ | 100-150 | 2000-3300 | 35.0-65.3 | 67.8-154.8 | 101.0-146.0 | 60 | 60-80 |
| QW-BSG280RB | Ⅲ | 160-200 | 2200-3300 | 36.6-64.6 | 112.6-196.7 | 178.0-188.0 | 60 | 50-70 |
| QW-BSG300RB | Ⅱ | 100-150 | 2000-3300 | 54.2-98.9 | 112.7-245.0 | 101.0-146.0 | 60 | 60-80 |
| QW-BSG360RB | Ⅱ | 100-150 | 1800-3100 | 101.2-196.4 | 210.0-474.8 | 88.0-139.0 | 65 | 70-120 |
Почему двухступенчатое сжатие позволяет экономить электроэнергию?
Воздушный компрессор, который обеспечивает энергоэффективность при производстве сжатого воздуха, является необходимым оборудованием для промышленного предприятия. Это устройство, обеспечивающее энергию, снижает затраты на эксплуатацию компрессора и повышает эффективность бизнеса.
При одинаковой мощности компрессор с двухступенчатым сжатием использует двухступенчатую конструкцию главного узла, что значительно увеличивает его эффективность.
Технология двухступенчатого сжатия направлена на снижение энергопотребления компрессора. Оба ротора расположены параллельно, первый этап сжимает воздух до определённого давления, затем после охлаждения между ступенями воздух снова сжимается во второй ступени до целевого давления.
Экономия электроэнергии проявляется в следующем: уменьшение сжимающего отношения, снижение внутренних утечек, что позволяет производить больше сжатого воздуха, а также уменьшение потерь и потребления энергии охлаждающей системы.
Какие особенности водяного смазывания?
Вода используется в качестве компрессионной герметизации и охлаждающего средства, что снижает эксплуатационные расходы по сравнению с обычным винтовым компрессором. В компрессоре отсутствует смазочное масло, что обеспечивает безмасляное сжатие и чистую окружающую среду.
Компрессор обладает высоким объёмным коэффициентом, количество его компонентов минимально. Это позволяет экономить на расходных материалах, таких как смазочное масло, масляные фильтры и элементы разделения масла и газа, снижая расходы на техническое обслуживание и ремонт. Кроме того, таких частей, которые подвержены износу, меньше, что увеличивает срок службы и повышает стабильность и надёжность работы.
Низкий уровень шума: звёздчатые колёса свободно вращаются на водной смазочной плёнке, что позволяет главному узлу работать плавно при низкой нагрузке. Выходное давление оказывает минимальное влияние на объёмный поток, а эффективность сохраняется на высоком уровне в широком диапазоне оборотов.
Преимущества винтовых компрессоров с постоянным магнитом и переменной частотой по сравнению с обычными компрессорами
Мотор с постоянным магнитом имеет высокий коэффициент мощности и хорошую стабильность на низких оборотах.
Обычные воздушные компрессоры имеют длительное время работы в состоянии перегрузки или холостого хода. Например, при номинальной мощности 37 кВт, если коэффициент нагрузки составляет только 60%, обычный компрессор будет потреблять 37 кВт, в то время как винтовой компрессор с постоянным магнитом и переменной частотой потребляет примерно 23 кВт. Управление давлением с переменной частотой позволяет поддерживать постоянную температуру и давление, сокращая время работы на холостом ходу и перегрузке, что способствует экономии энергии и снижению затрат для клиентов.
Почему стоит выбрать комплексное устройство?
Комплексный винтовой компрессор оснащён встроенным охладителем, что позволяет поддерживать низкую температуру на выходе, а также включает встроенный фильтр для удаления воды, обеспечивая хорошую эффективность охлаждения осушителем. Встроенный осушитель воздуха позволяет удобно подать сжатый воздух, обеспечивая стабильное давление.
Компрессор, осушитель и накопительный бак в одном устройстве экономят место для установки, устраняют необходимость в прокладке трубопроводов между компрессором, разделителем воды, осушителем и накопительным баком, что снижает затраты на установку и обслуживание. Такая конструкция простая в обслуживании и удобна в эксплуатации.
Принцип работы лазерного резака и как выбрать оборудование?
Лазерный резак — это высокоточное оборудование, использующее лазерный луч для резки. Лазерный луч с высокой плотностью мощности направляется на обрабатываемый материал, быстро нагревая его до температуры кипения, что вызывает испарение материала и образование пустоты. По мере перемещения лазерного луча пустота продолжает образовываться, создавая узкую резку, которая завершает процесс резки материала. Такие изделия обладают высокой точностью и гладким срезом, и могут резать различные материалы.
При выборе лазерного резака следует обратить внимание на три основных аспекта:
1.Чистота и сухость сжатого воздуха, чтобы защитить лазерные линзы от загрязнений. Если воздух содержит большое количество масла или воды, это может загрязнить линзы, что приведет к повреждению лазерной головы.
2.Выбор оборудования от крупных производителей с надежным послепродажным обслуживанием, стабильным качеством и низким энергопотреблением.
3.Удобство и интеллектуальные функции: система мониторинга в реальном времени для предотвращения коротких замыканий, блокировки, потери фазы и перегрузки, которые могут привести к поломкам.
